Quand un câble traverse une tranchée, une dalle ou un local technique exposé aux chocs, le choix du conduit n’a rien d’anodin. La Gaine IK 10 s’impose précisément dans ces situations où la protection mécanique conditionne la sécurité électrique et la tenue dans le temps de l’installation électrique. Entre norme, diamètre, matériau et méthode de pose, un mauvais arbitrage se paie vite en reprise de chantier ou en non-conformité.
L’article en bref
La gaine IK10 répond aux situations où les câbles doivent être protégés sérieusement contre les chocs et l’écrasement. Son intérêt dépasse le simple confort de pose : elle sécurise durablement les réseaux enterrés, apparents ou techniques.
- Résistance maximale : encaisse 20 joules selon la norme IK 10
- Usage réglementaire : exigée en branchement souterrain NF C 14-100
- Choix du conduit : annelée pour les courbes, lisse pour les longues lignes
- Pose fiable : diamètre, accessoires et remblai changent tout
Bien choisie et bien posée, la gaine IK10 prolonge la vie des câbles et réduit les risques de chantier.
Sur le terrain, les erreurs reviennent toujours au même point : un conduit trop faible, un diamètre mal estimé, ou une jonction improvisée qui laisse entrer l’humidité. Dans les installations les plus exposées, notamment en câblage industriel ou en branchement souterrain, la durabilité gaine dépend autant de sa conformité que de la rigueur de pose. C’est là que la norme IK 10 devient un repère décisif, bien plus concret qu’une simple mention technique sur un emballage de matériel électrique.

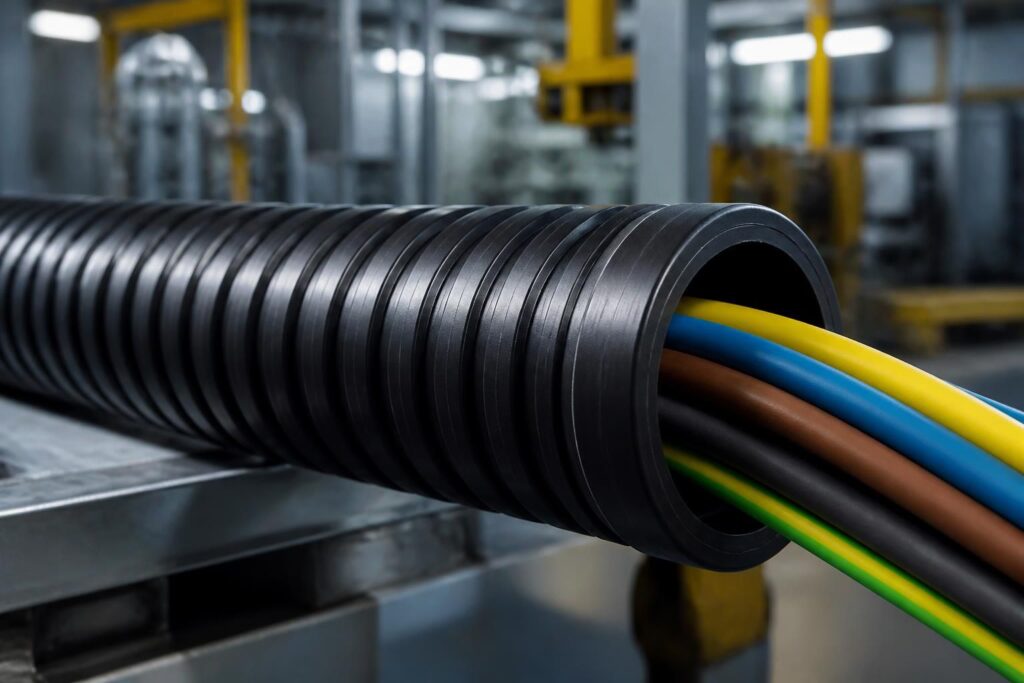

Gaine IK10 et protection des câbles électriques : ce que signifie vraiment l’indice
L’indice IK mesure la résistance aux chocs d’un équipement. À IK10, on atteint le niveau le plus élevé de la classification, soit 20 joules d’impact, ce qui correspond à un essai normalisé en laboratoire et pas à une appréciation approximative. Pour visualiser l’ordre de grandeur, cela revient à simuler la chute d’une masse de 5 kg depuis 40 cm sur le conduit.
Cette donnée compte particulièrement lorsqu’un câble traverse une zone où l’on marche, creuse ou manutentionne. Un faux plafond au calme n’exige pas les mêmes garanties qu’une allée carrossable, qu’un vide sanitaire humide ou qu’une tranchée où l’on pourra rouvrir le terrain dans quelques années. La protection câbles électriques n’est donc pas une question de surenchère, mais d’adéquation entre le risque réel et le niveau de blindage choisi.
Pourquoi 20 joules changent la donne sur chantier
Les écarts entre IK08, IK09 et IK10 semblent modestes sur une fiche produit, mais ils ne le sont plus du tout lorsqu’un outil tombe, qu’un sol se tasse ou qu’une pelle mécanique frôle la gaine. Dans une rénovation de maison ancienne, il suffit parfois d’un terrassement ultérieur pour mettre à mal un conduit trop léger. Une gaine robuste évite alors que le câble ne soit pincé, fissuré ou rendu inaccessible.
En pratique, le niveau IK10 est recherché dès qu’il faut une réponse robuste et stable dans le temps. C’est la raison pour laquelle il s’impose souvent dès que la pose s’inscrit dans une logique de protection durable plutôt que de simple passage de fil.
Norme IK10, NF C 14-100 et sécurité électrique : le cadre à respecter
En France, le branchement souterrain entre le réseau public et le point de livraison relève de la NF C 14-100. Dans ce cadre, la gaine IK10 est attendue pour les liaisons enterrées réalisées sur une longueur limitée à 30 m en limite de propriété. Autrement dit, ce n’est pas une option décorative : une installation non conforme peut être refusée à la mise en service.
La sécurité électrique ne dépend pas seulement du câble lui-même. Elle repose aussi sur la continuité de son enveloppe, la profondeur d’enterrement, les manchons, le remblai et l’obturation des extrémités. Un devis trop optimiste ou une pose “rapide” laisse souvent de côté ces détails, alors qu’ils conditionnent la conformité globale.
Dans les bâtiments collectifs, la logique reste la même, avec une attention particulière aux passages techniques et aux colonnes. Pour les zones à résistance au feu recherchée, une gaine adaptée au comportement incendie s’impose, comme on le retrouve aussi dans certains montages de cloison technique décrits dans les solutions de cloison résistante au feu.
Quand l’IK10 reste obligatoire ou fortement recommandé
Le souterrain sous branchement public, les passages sous voie carrossable, les colonnes techniques, les vides sanitaires et les traversées de zones exposées imposent une attention renforcée. Là où un simple conduit souple pourrait suffire à l’intérieur d’un logement, la pose en extérieur exige une marge de sécurité bien plus large.
Dans une opération de rénovation, mieux vaut intégrer cette exigence dès la préparation du chantier. Le bon réflexe consiste à vérifier le tracé, le type de câble et les contraintes futures avant de commander le conduit, pas après avoir commencé la tranchée.
Matériaux, diamètres et durabilité de la gaine IK10
La plupart des gaines IK10 destinées aux câbles électriques sont en polyéthylène haute densité, un matériau apprécié pour sa tenue aux chocs, son comportement face à l’humidité et sa résistance aux agents chimiques courants du sol. Sa version double paroi associe souvent un intérieur lisse à un extérieur annelé, ce qui facilite à la fois la pose et le tirage. Cette combinaison reste la plus cohérente quand il faut concilier robustesse et souplesse.
La plage de fonctionnement habituelle se situe autour de -5 °C à +60 °C en usage continu. En dessous de zéro, la matière devient plus cassante et demande davantage de précautions, surtout lors de la manipulation de rouleaux ou de la mise en place en plein hiver. C’est un détail qui a son importance sur les chantiers de début d’année, lorsque le calendrier pousse parfois à travailler dans des conditions peu favorables.
| Diamètre nominal | Usage fréquent | Ordre d’idée de longueur commerciale | Remarque pratique |
|---|---|---|---|
| 16 à 32 mm | Liaisons légères, petits circuits | 50 à 100 m | Souvent choisi pour les circuits secondaires |
| 40 à 63 mm | Branchements et câbles plus épais | 25 à 50 m | Très courant en maison individuelle |
| 75 à 110 mm | Passages principaux, gros conducteurs | 25 m | Poids élevé, manutention à anticiper |
| 125 à 160 mm | Réseaux plus importants ou multi-câbles | Barres ou rouleaux courts | Réservé aux besoins conséquents |
Pourquoi le diamètre ne se choisit jamais “au jugé”
Le bon diamètre dépend du câble à enfiler, mais aussi du taux de remplissage et des réserves éventuelles pour une évolution future. Une gaine trop serrée complique le tirage, augmente le frottement et peut endommager l’isolant. À l’inverse, un diamètre surdimensionné coûte plus cher et alourdit inutilement la pose.
Sur une maison individuelle, une erreur fréquente consiste à prévoir trop juste pour “gagner” quelques euros. Sur le long terme, c’est souvent l’inverse qui se produit : plus le passage est confortable dès le départ, plus l’installation reste exploitable et durable.
Gaine annelée ou lisse : quel choix pour une installation électrique fiable
La gaine annelée, souvent appelée ICTA dans sa version renforcée, garde l’avantage sur les tracés sinueux, les passages en saignée et les zones où il faut épouser plusieurs changements de direction. Sa flexibilité rend la pose plus simple, à condition de respecter un rayon de courbure suffisant. Pour un diamètre moyen, forcer un virage trop serré fragilise vite l’ensemble.
La gaine lisse convient mieux aux longues lignes rectilignes et aux gros câbles. Le frottement interne y est plus faible, ce qui facilite le tirage sur plusieurs dizaines de mètres. En contrepartie, chaque changement de direction réclame un accessoire adapté, ce qui ajoute un peu de coût et de préparation.
- Annulée : utile pour les passages courbes et les petits diamètres
- Lisse : préférable pour les longues lignes droites
- Double paroi : bon compromis entre rigidité et facilité de tirage
- Couleur noire : repère courant pour les réseaux électriques extérieurs
Dans une rénovation bien menée, ce choix n’est jamais anecdotique. Une gaine adaptée au tracé évite les coudes forcés, les pertes de temps et les reprises qui coûtent toujours plus cher que prévu.
Pose d’une gaine IK10 : profondeur, accessoires et erreurs à éviter
En enterré, la tranchée doit être préparée avec méthode. Une profondeur d’environ 0,80 m s’applique en zone non carrossable, et il faut viser 1 m sous les voies accessibles aux véhicules. La gaine ne repose jamais directement sur un sol agressif ou caillouteux : un lit de sable dessous et au-dessus protège son enveloppe et limite les points d’écrasement.
Les accessoires comptent autant que le conduit lui-même. Manchons de jonction, bouchons d’extrémité, coudes adaptés et tire-fil facilitent un montage propre. C’est aussi ce qui évite la fameuse erreur du terrain : assembler deux tronçons “à la va-vite”, puis découvrir six mois plus tard une entrée d’eau ou un déplacement de terre qui a tout désaxé.
Pour un passage en apparent, la fixation doit rester régulière et sans contrainte excessive. Les colliers doivent être adaptés au diamètre, et les extrémités obturées pour limiter l’humidité et les intrusions d’insectes ou de rongeurs. Cette rigueur rejoint d’ailleurs celle qu’on retrouve dans les travaux de fixation murale bien préparés, comme dans les bonnes pratiques de fixation sur murs, où le support fait toute la différence.
Liste des fautes de pose les plus courantes
Les chantiers ratés se ressemblent souvent. Une réserve de gaine oubliée, un rayon de courbure trop serré, un manchon absent ou un remblai posé trop vite suffisent à compromettre la longévité de l’ensemble.
Les signaux d’alerte sont connus : gaine écrasée, tirage difficile, jonction mal alignée, ou tranchée remblayée sans protection suffisante. Une pose bien pensée dès le départ évite ces corrections coûteuses.
- Respecter le rayon de courbure minimal
- Prévoir des réserves de longueur aux extrémités
- Utiliser des manchons adaptés au diamètre
- Protéger la gaine avec sable et grillage avertisseur
- Contrôler l’étanchéité des points d’entrée et de sortie
Quand ces points sont tenus, la gaine IK10 joue pleinement son rôle de rempart discret mais décisif pour toute l’installation.
Comparer l’usage de la gaine IK10 selon les contextes de chantier
| Contexte | Niveau de contrainte | Solution la plus cohérente | Point de vigilance |
|---|---|---|---|
| Branchement souterrain maison individuelle | Élevé | Gaine IK10 double paroi | Respect strict de la NF C 14-100 |
| Passage sous allée carrossable | Fort | Gaine IK10 adaptée au diamètre du câble | Profondeur et remblai soignés |
| Local technique ou vide sanitaire | Moyen à fort | Gaine renforcée avec accessoires étanches | Limiter condensation et frottements |
| Câblage industriel exposé | Fort | Conduit robuste avec tenue mécanique élevée | Vérifier compatibilité feu et environnement |
Dans un projet de rénovation ou de construction, cette lecture par usage simplifie énormément les arbitrages. Elle permet aussi d’éviter le piège classique du “assez bon” qui devient vite insuffisant dès qu’un terrain travaille ou qu’un câble doit être remplacé.
FAQ sur la gaine IK10, ses normes et sa pose
La gaine IK10 est-elle obligatoire pour un branchement souterrain ?
Oui, dans le cadre du branchement entre le réseau public et le point de livraison, la NF C 14-100 impose une gaine IK10 pour les liaisons souterraines concernées. Une solution moins résistante risque d’être refusée à la mise en service.
Quelle différence entre une gaine ICTA classique et une gaine IK10 ?
ICTA désigne une famille de conduits annelés, alors que IK10 correspond à un niveau de résistance aux chocs. Une gaine ICTA peut être moins résistante qu’une autre : c’est l’indice IK qui fait foi pour la protection mécanique.
Quel diamètre choisir pour une maison individuelle ?
Pour un branchement standard avec câble adapté, les diamètres courants se situent souvent autour de 63 à 90 mm selon la section et la configuration du réseau. Le choix exact dépend du câble, du nombre de conducteurs et des prescriptions du distributeur.
Peut-on enterrer la gaine sans sable autour ?
Non, ce n’est pas une bonne pratique. Un lit de sable sous et au-dessus du conduit protège la gaine des pierres et des points d’écrasement, ce qui améliore nettement la durabilité de l’ensemble.
Faut-il un professionnel pour poser ce type de gaine ?
Dès qu’il s’agit d’un branchement réglementé, d’une tranchée complexe ou d’un câblage industriel, l’intervention d’un professionnel reste vivement recommandée. La conformité, la sécurité et la mise en service en dépendent souvent directement.
Pour les installations électriques exposées, la gaine IK10 ne se résume pas à un conduit plus solide : elle structure toute la fiabilité du réseau, du premier terrassement jusqu’aux années d’usage.
Le contexte d’un chantier, le bon diamètre, la qualité des accessoires et le respect des normes font toute la différence. Bien choisie, cette protection mécanique devient un investissement discret, mais particulièrement rentable.
